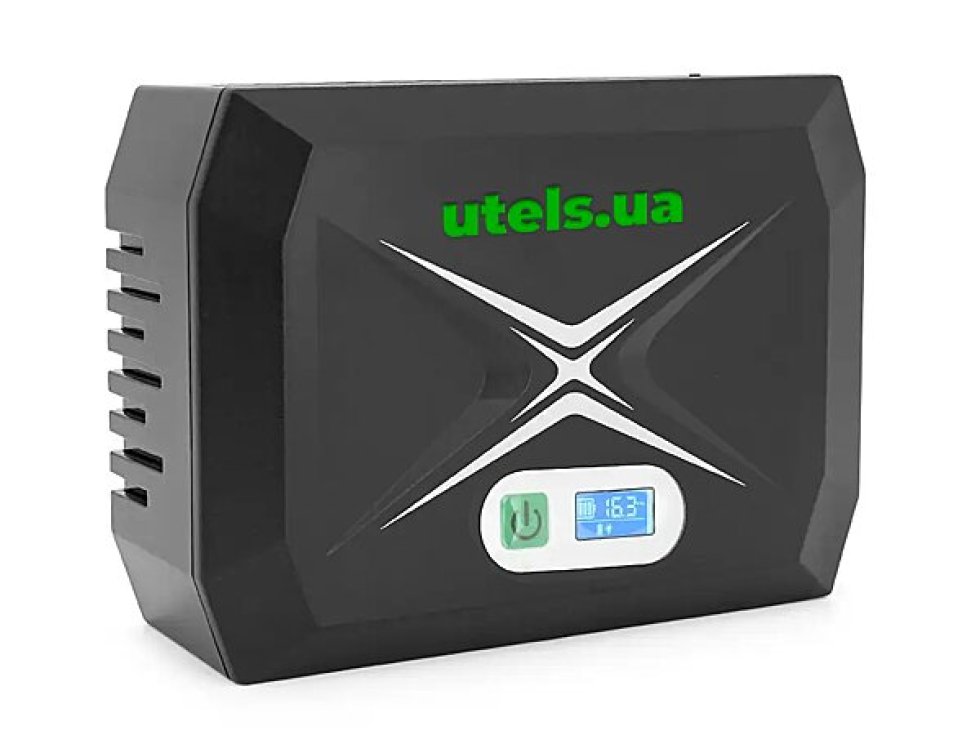

UPS DCP-100

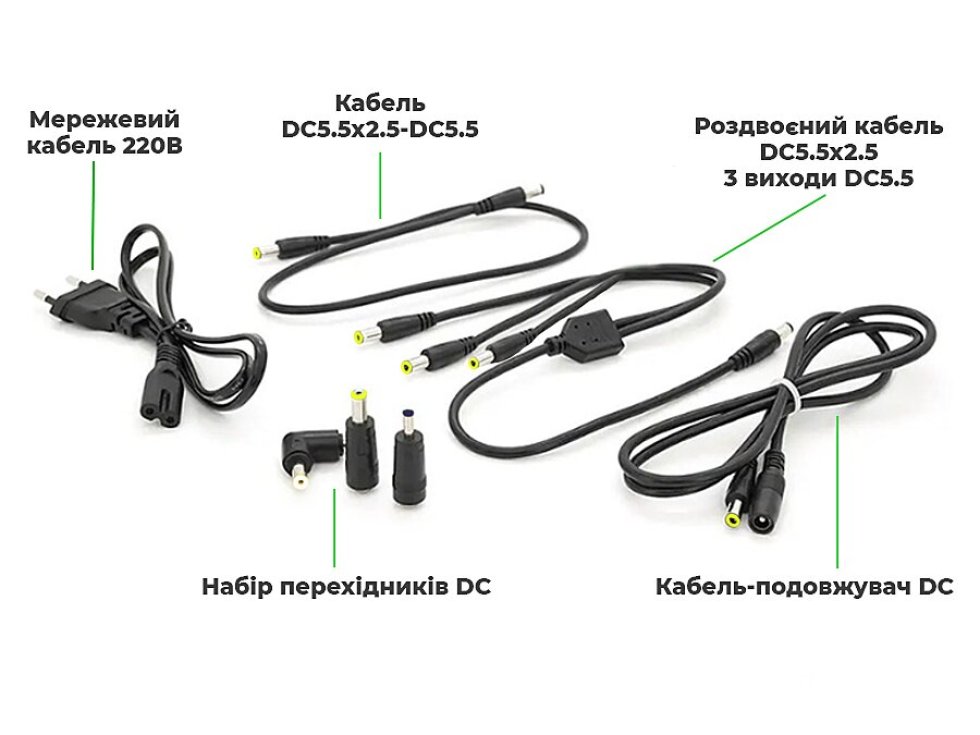

У комплектацію входять:

• Пристрій UPS DCP-100 - 1 шт;
• Кабель для живлення WiFi роутера або ONU - 1 шт;
• Кабель-подвоювач для одночасного живлення WiFi роутера та ONU - 1 шт;
• Кабель-подовжувач DC - 1 шт;
• Кабель живлення - 1 шт;
• Набір перехідників DC - 1 шт;
• Інструкція з використання - 1 шт.

Завдяки перемикачу вольтажу та максимальній напрузі у 100W спектр пристроїв, які можна підключати до UPS DCP-100 - колосальний.

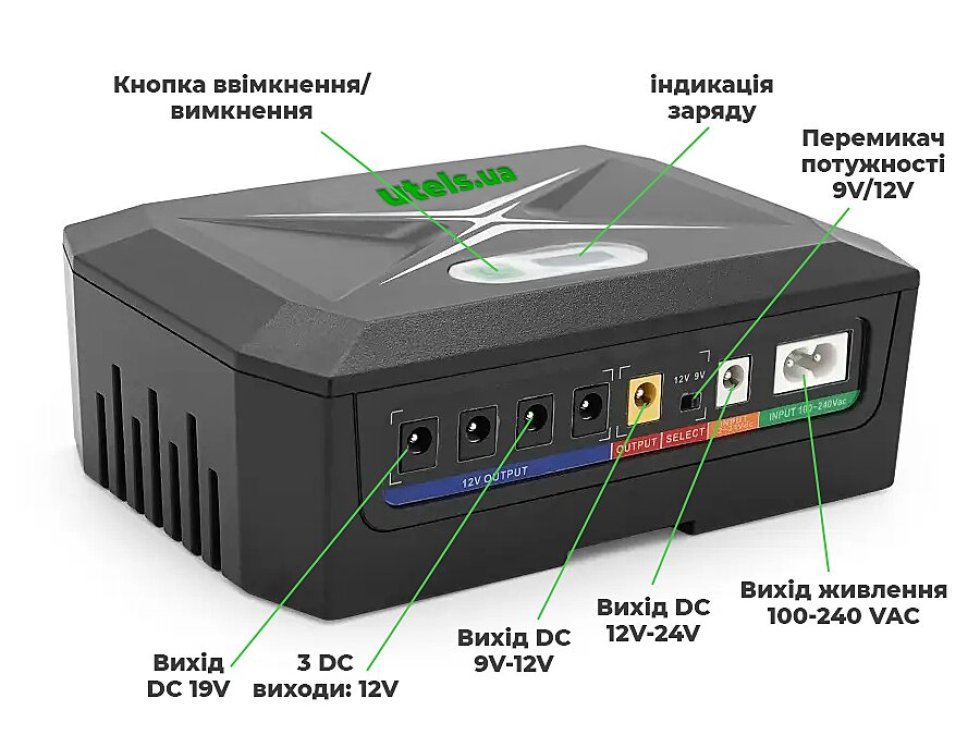

Розгляньмо пристрій детальніше. Як бачимо у пристрою є кнопка ввімкнення/вимкнення та зручна індикація заряду у верхній частині UPS DCP-100.

Вихід живлення 100-240Vac, підключається кабелем живлення до мережі 220V.

Вихід та перемикач напруги DC: 9V 2А або 12V 2А, саме цей порт дозволяє живити 9V пристрої.

Вихід DC: 19V 5А призначений для підключення більш потужних Wi-Fi роутерів/пристроїв.

А також 3 виходи DC по 12V 8A для підключення інших пристроїв.

У 99% назадній частині вашого пристрою (знизу) має бути наклейка або гравіювання з вказаними технічними характеристиками, щоб дізнатись вольтаж вам потрібно лише знайти цифру поруч з буквою V.
Наприклад: "12V", це означає що потрібно підключити його DC кабелем до виходу зі значенням 12V на UPS DCP-100.

Правильне підключення резервного живлення залежить від вольтажу ваших пристроїв:

1. Якщо ваш WiFi роутер та ONU мають однаковий вольтаж (12V ONU та 12V WiFi роутер). Знадобиться кабель-подвоювач, який входить у базову комплектацію UPS DCP-100. За допомогою перемикача вольтажу необхідно обрати відповідний вольтаж, під'єднати ONU та WiFi роутер та підключити обидва пристрої до джерела резервного живлення.
2. Якщо ваш WiFi роутер та ONU мають різний вольтаж (12V ONU та 9V WiFi роутер). Потрібно виставити на "перемикачі напруги DC: 9V 2А або 12V 2А" вольтаж 9V та підключити інший кінець до WiFi роутера. Щоб підключити ONU на UPS потрібно встановити вольтаж 12V та підключити резервне живлення до ONU за допомогою кабеля, який входить у комплектацію UPS DCP-100.

Пристрій оснащений функцією швидкої зарядки та може зарядитись до 100% орієнтовно за 5 годин. А LiFePo4 батареї забезпечують більший цикл зарядів та більшу енергоефективність, що у сукупності призводить до довготривалогу терміну стабільної експлуатації.

UPS DCP-100 розрахований на одночасне живлення декількох пристроїв, від стандартної зв'язки WiFi роутер+ONU терміналу, до живлення систем відеоспостереження, зарядки певних ноутбуків, смартфонів та інших пристроїв.

Підключення вкрай просте, розглянемо схему детальніше.

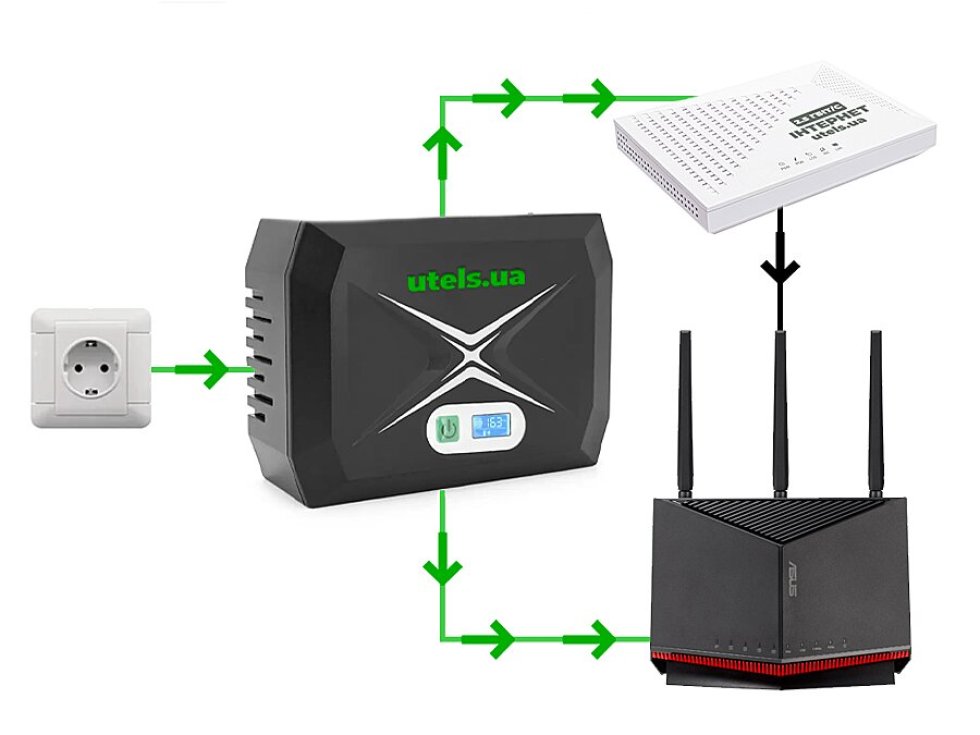

На схемі зображено джерело живлення у вигляді розетки 220V, UPS DCP-100, ONU термінал та WiFi роутер. Тож як заживити всі пристрої, щоб інтернет працював під час відключень електроенергії?

1. Вмикаємо UPS DCP-100 в розетку та натискаємо на кнопку ввімкнення резервного живлення.
2. Дивимось на задній стороні WiFi роутера та ONU терміналу вольтаж (V).
3. Під'єднуємо за допомогою DC кабелів до пристроїв ONU терміналу та WiFi роутера, а також до відповідних виходів резервного живлення UPS DCP-100.
4. І, звісно ж, від вашого ONU терміналу має бути підключення Ethernet кабелем до WAN порту WiFi роутера.



Ось і все, якщо ви все зробили правильно - ваше джерело безперебійного живлення забезпечить вас стабільним інтернетом, що працює без світла.
