Источник бесперебойного питания для насоса отопления

Стандартный бытовой циркуляционный насос потребляет от 25 до 80 Вт. Для сравнения: светодиодная лампа потребляет 10 Вт, холодильник в рабочем режиме - 100–200 Вт, обогреватель - 500–2000 Вт.

25–80 Вт - это очень мало для системы резервного питания. Давайте посчитаем.

Если подключить только насос (50 Вт) и автоматику котла (40 Вт) - вместе 90 Вт:

• Комплект 5 кВт·ч: 5000 / 90 × 0,85 (КПД) = примерно 47 часов. Почти двое суток.
• Комплект 11 кВт·ч: более 4 суток.
• Комплект 16 кВт·ч: более 6 суток.

На практике вместе с насосом обычно подключают и другое оборудование - роутер, освещение, возможно, газовый клапан котла. Общая нагрузка возрастает до 150–300 Вт. Но даже при 300 Вт:

• Комплект 5 кВт·ч: 14–15 часов.
• Комплект 11 кВт·ч: 30+ часов.
• Комплект 16 кВт·ч: 45+ часов.

Это потрясающие цифры для систем такого класса. Именно благодаря низкому энергопотреблению насоса резервное питание для него - одна из самых выгодных инвестиций в безопасность дома зимой.

Это не теоретическое замечание - это практическое требование, игнорирование которого может дорого обойтись.

Современные электронные циркуляционные насосы (Grundfos, Wilo, DAB и аналоги) оснащены встроенными частотными преобразователями, которые регулируют скорость вращения в зависимости от нагрузки системы. Эта электроника рассчитана на работу с чистой синусоидой сетевого питания.

Что происходит при модифицированной синусоиде:

Во-первых, ошибки и сбои на дисплее насоса. Насос может отображать ошибочные коды или вообще отказываться запускаться.

Во-вторых, некорректная работа регулятора скорости. Насос может работать на максимальных оборотах вместо расчетных, что приводит к шуму и перегреву.

В-третьих, повреждение силового модуля. При длительной работе от модифицированной синусоиды частотный преобразователь изнашивается значительно быстрее. Ремонт или замена насоса - существенные затраты.

Все комплекты UTELS используют инвертор Deye, который выдает чистую синусоиду с THD менее 3%. Ваш насос получает такое же питание, как и от обычной розетки.

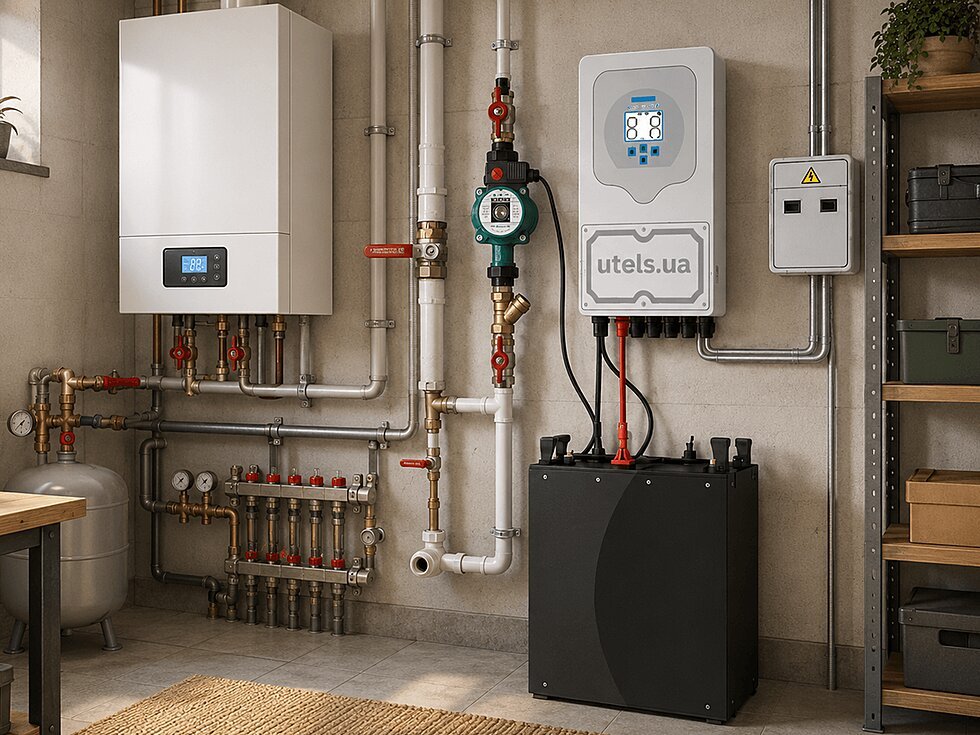

Оптимальная схема - подключить к системе резервного питания и насос, и автоматику котла (блок управления, газовый клапан, дисплей). Вместе они потребляют 80–200 Вт - небольшая нагрузка для любого комплекта.

Если подключить только насос без автоматики котла - котел не сможет корректно регулировать подачу газа и может отключиться или начать работать некорректно. Гонять теплоноситель по системе без включенного котла - бессмысленно и опасно.

Поэтому правильная схема: отдельная линия от щита подключается через АВР к системе резервного питания и питает и насос, и всю автоматику котла вместе.

В каждый комплект входит: гибридный инвертор Deye SUN-6K-SG05LP1-AM2-PLUS (или аналогичный) мощностью 6 кВт, 1 фаза; аккумуляторная батарея LiFePO4 соответствующей ёмкости; электрический щит в сборе с автоматическими выключателями и внутренней коммутацией; АВР или ручной переключатель резерва; монтаж и настройка «под ключ».

• Комплект 5 кВт·ч - LiFePO4 105 А·ч, 51,2 В. При нагрузке насос + котел + роутер + освещение = 200-300 Вт: 14-20 часов автономии. Для большинства отключений с большим запасом. Цена 99 000 грн (акционная цена вместо 105 000 грн).
• Комплект 11 кВт·ч - LiFePO4 230 А·ч, 51,2 В. Более 30 часов при той же нагрузке. Для районов с самыми длительными отключениями или тех, кто хочет быть уверенным на 100%.
• Комплект 16 кВт·ч - LiFePO4 314 А·ч, 51,2 В. Более 45 часов при базовой нагрузке системы отопления.
• Абсолютная автономность. Комплект под заказ - нестандартная конфигурация или большая ёмкость.

Расширение системы - от насоса до всего дома

Многие клиенты начинают с минимального решения - резервного питания для насоса и котла. Позже добавляют аккумуляторы и подключают больше линий. Гибридный инвертор Deye поддерживает подключение дополнительных аккумуляторных батарей - ваш первоначальный комплект не придется заменять, просто достраиваете.

Наш инженер бесплатно выезжает, рассчитывает нагрузку и предлагает схему подключения. Монтаж - 1 день. Оплата частями через ПриватБанк или monobank без переплаты.
